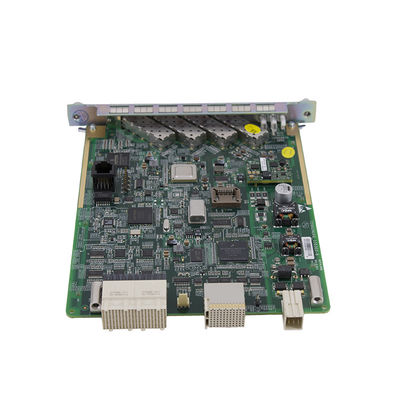

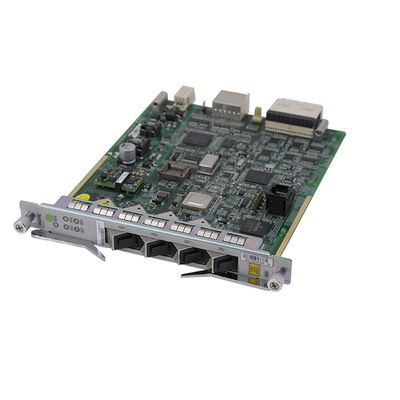

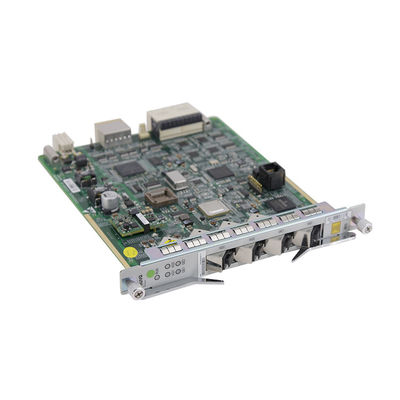

제품 상세 정보:
|
| 상품 이름: | ZTE 업링크 카드 | 상공 연결: | 10G 서비스 보드 |
|---|---|---|---|
| 공항: | 4 | 차원: | 25.40 밀리미터 Ｘ 237 밀리미터 x197.2mm |
| 기준 치수: | 1.25G와 2 PC 모듈 | 신청: | FTTH FTTB FTTX |
| 중량: | 1 킬로그램 | 사용: | C300 |
| 강조하다: | 10GE GPON OLT,업링크 이사회 GPON OLT,업링크 그포나 광 회선 단말 |
||
ZXA10 C300은 다음과 같은 10GE/GE 이더넷 업링크 카드를 지원합니다
HUTQ : 2 공항 10GE와 2개 공항 GE 광 인터페이스 이더넷 업링크 카드

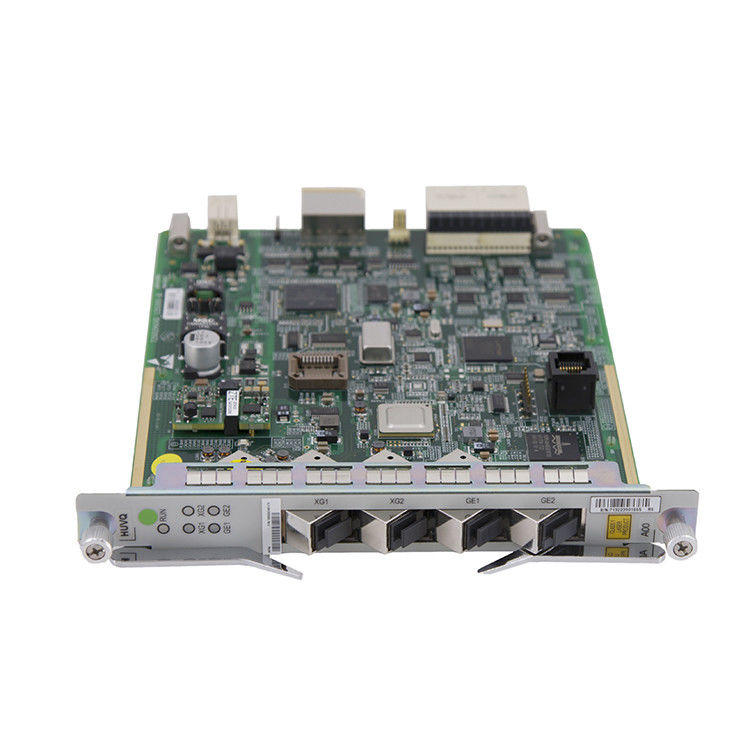

HUVQ : 2 공항 10GE와 2개 공항 GE 광 인터페이스 이더넷 업링크 카드가 신에와 IEEE 1588 TC 기능을 지원합니다.
대용량, 고밀도, 고성능과 평탄성
그것은 네트워크 발전과 대용량과 소수의 사무실의 배치를 위해 그 요구를 만족시키고, 플랫 네트워크, 고밀도 인터페이스 보드를 위한 요구조건을 충족시키고, 큰 스플리팅율과 장거리 응용 시나리오에게 특별 솔루션을 제공합니다.
일곱이지 방식 접근이 연속적인 네트워크 진화를 보증합니다
P2P를 지원하는 동안 GPON / 에폰과 10G PON (XG-PON1 / 10G 에폰 / XGS-PON)와 PON 접근 기술의 NG-PON2 (TWDM-PON) 삼세대는 똑같은 플랫폼에 통합됩니다. 주문 배치와 탄력적 접근은 연속적인 네트워크 진화를 보증합니다.
네트워크 통합과 종합서비스 휴대에 적응하세요
그것은 TDM에 적응하고 모바일 백홀 하인이 광학 선진화, 구리 철수의 배경 하에 네트워크구축 요구를 만나는 VLAN / 멀티캐스트 / 서비스품질 서비스 능력과 훌륭한 서비스 성능을 완료합니다,
|
지표
|
상태
|
기술
|
|
실행
|
주도하 떨어져서 있습니다.
|
카드는 떨어져서 강화됩니다.
|
|
이끌린 그린은 계속 있습니다.
|
카드 자기 검출은 완성하지만, 스위칭과 제어 카드로부터의 자료 또는 NM을 받는데 실패합니다.
|
|
|
불규칙하게 LED 플래시를 녹색으로 만드세요.
|
카드는 스위칭과 제어 카드 또는 망 관리 서버로부터 데이터를 다운로드하고 있습니다.
|
|
|
천천히 LED 플래시를 녹색으로 만드세요 (0.5 Hz).
|
카드는 적당히 운영합니다.
|
|
|
이끌린 빨강은 계속 있습니다.
|
카드 하드웨어 고장
|
|
|
적색 LED는 (0.5 Hz)를 천천히 번쩍입니다.
|
카드는 고장 슬롯에서 플러깅됩니다.
|
|
|
천천히 LED 플래시를 노랗게 하세요 (0.5 Hz).
|
카드에 대한 소프트웨어 버전은 스위칭과 제어 카드의 그것과 일치하지 않습니다. 자동업데이트는 카드에 구성되지 않습니다.
|
|
|
XG1/XG2/G- E1/GE2
|
이끌린 그린은 떨어져서 있습니다.
|
광학 모듈은 연결되지 않거나 광링크 실패입니다.
|
|
이끌린 그린은 계속 있습니다.
|
광 인터페이스는 연결됩니다 (링크).
|
|
|
녹색 LED 플래시.
|
광 인터페이스는 자료 (활동가)를 보내고 받고 있습니다.
|
1, 큐 : HUVQ와 HUTQ 차이가 무엇입니까?
한 : 양쪽 HUTQ와 HUVQ는 GE 광 인터페이스 이더넷 업링크가 빗질합니다 그러나 오직 HUVQ만을 신에와 IEEE 1588 TC 기능을 지원할 수 있는 ZTE 2 공항 10GE와 2곳 공항입니다.
2, 큐 : 업링크 카드와 스위칭과 ZXA10 C300/C350/C320을 위한 제어 카드 사이의 매핑 관계가 무엇입니까?
한 :
| 카드 유형 | 카드 이름 | 스위칭과 제어 카드 | 슬롯 | ||||
| SCXN | SCTM | SCXM | SCXL | SMXA | |||
| 이더넷 업링크 카드 | XUTQ | Χ | √ | Χ | √ | Χ | ZXA10 C300/C350은 링크 카드 슬롯을 업링크합니다 |
| XUVQ | Χ | √ | Χ | √ | Χ | ZXA10 C300/C350은 링크 카드 슬롯을 업링크합니다 | |
| GUFQ | √ | √ | √ | √ | Χ | ZXA10 C300/C350은 링크 카드 슬롯을 업링크합니다 | |
| GUSQ | √ | √ | √ | √ | Χ | ZXA10 C300/C350은 링크 카드 슬롯을 업링크합니다 | |
| HUTQ | √ | √ | √ | √ | Χ | ZXA10 C300/C350은 링크 카드 슬롯을 업링크합니다 | |
| HUVQ | √ | √ | √ | √ | Χ | ZXA10 C300/C350은 링크 카드 슬롯을 업링크합니다 | |
| UCDC/1 | Χ | Χ | Χ | Χ | √ | ZXA10 C320 SMXA 도터 카드 | |
| UCDC/3 | Χ | Χ | Χ | Χ | √ | ZXA10 C320 SMXA 도터 카드 | |
| UCDC/5 | Χ | Χ | Χ | Χ | √ | ZXA10 C320 SMXA 도터 카드 | |
3, 큐 : ZXA10 C300 업링크 인터페이스인 포함했습니까?
한 :
| 인터페이스 타입 | 인터페이스 카드 | 인터페이스 양 |
| GE 광 인터페이스 | GUFQ | 4 |
| GUSQ | 4 | |
| HUVQ | 2 | |
| HUTQ | 2 | |
| 10GE 광 인터페이스 | XUTQ | 4 |
| XUVQ | 4 | |
| HUVQ | 2 | |
| HUTQ | 2 |
4, 큐 : HUVQ는 이더넷 사용자 액세스와 연속화를 지원합니까?
한 : 그렇지는 않습니다. 그것은 신에와 IEEE 1588 TC 기능을 지원합니다.
