제품 상세 정보:
|
| 섬유형: | SM OM3,OM4 | 애플리케이션: | FTTH FTTB FTTX 네트워크 |
|---|---|---|---|
| 케이블 직경: | 0.9 밀리미터 | 케이블 길이: | 맞춤화됩니다 |
| 케이블 피복: | LSZH | 접속구의 형태: | UPC/APC |
| 연결기: | MPO | 케이블 유형: | 두 부분으로 된, LSZH |
| 윤곽: | 방법 A/Method B/Method Ｃ | 상품 이름: | mpo 접속 코드 |

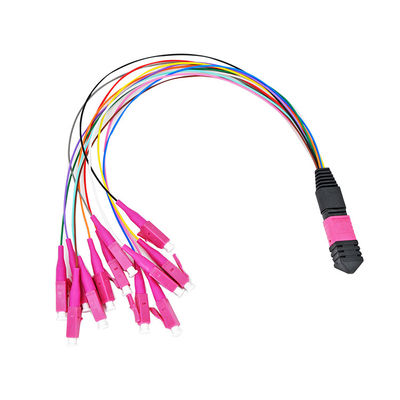

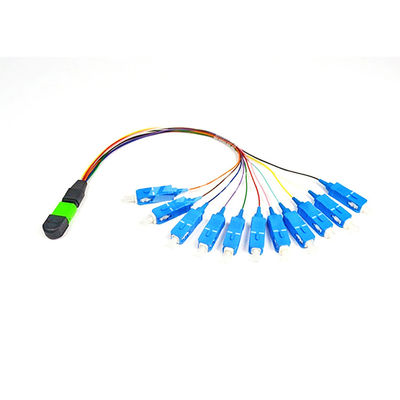

| 하이 라이트: | 0.9 밀리미터 엠티피 음포 섬유 패치 케이블,팬 아웃 엠티피 음포 섬유 패치 케이블,팬 아웃 음포 섬유 패치 코드 |
||
UT-킹의 MTP 트렁크 케이블, 시간이 걸리는 전계 종료에 대한 비용 효과적 대안은 저축을 간격을 두고 케이블 관리 문제점을 감소시킬 필요가 있는 데이터 센터에서 고밀도 섬유 패칭을 위해 설계됩니다. 미국 코네크 MTP 연결기와 코닝 클리어쿠르브 섬유로, 그것은 40G QSFP+ SR4/CSR4, 100G QSFP28 SR4 광섬유 직접적 연관과 고밀도 데이터 센터 응용 프로그램에 대해 최적화됩니다.
MTP 섬유 패치 연결기는 결혼할 때 섬유 배열을 보증하기 위해 금속 가이드 핀과 정확한 하우징 차원과 정확성 주형을 떠서 만드는 MT 물미를 이용합니다. MTP 섬유 케이블은 질량이 4, 8, 12, 24와 48 섬유 리본 케이블의 조합에서 끝났다는 것 일 수 있고, 일반적으로 데이터와 원거리 통신 시스템 이내에 고밀도 후면과 프린터 배선 기판 (PCB) 적용에서 사용됩니다.
연결기 성능 -MTP
| 접속구의 형태 | 12-섬유 또는 (무핀) 24Fiber MPO / MTP |
| 니스 | PC(MM) ; APC(SM) |
| 주택 컬러 | MM (베이지), MM 정예 (연한 녹청색), SM (녹색), SM 정예 (노랑) |
| 삽입 손실, 전형적 (MTP/MPO) | ≤ 0.10 dB |
| 삽입 손실, 최대. (MTP/MPO) | ≤ 0.3 dB |
| 반사 특성 (MTP / MPO SM) | PC >55dB ; APC> 60dB |
| 삽입 손실, 전형적 (LC/SC) | ≤ 0.10 dB |
| 삽입 손실, 최대. (LC/SC) | ≤ 0.3 dB |
| 반사 특성 (LC / SC SM) | PC >55dB ; APC> 65dB |
| 내구성 (500) | < 0=""> |
섬유 케이블 성능
| 섬유형 | OS2, OM1, OM2, OM3, OM4 |
| 섬유 번수 | 12,24,48,72,96,144 핵심 |
| 화이버 감쇠 dB (OS2) | ≤0.38 맥스 ≤0.34Typ(1310nm) ≤0.25 맥스 ≤0.19Typ(1550nm) |
| 화이버 감쇠 dB (OM1) | ≤3.5 맥스 ≤2.7Typ(850nm) ≤1.5Max ≤1.2Typ(1300nm) |
| 화이버 감쇠 dB (OM2) | ≤3.5 맥스 ≤2.7Typ(850nm) ≤1.5Max ≤0.9Typ(1300nm) |
| 화이버 감쇠 dB (OM3) | ≤3.5 맥스 ≤2.7Typ(850nm) ≤1.5Max ≤0.9Typ(1300nm) |
| 화이버 감쇠 dB (OM4) | ≤3.5 맥스 ≤2.7Typ(850nm) ≤1.5Max ≤0.9Typ(1300nm) |
|
Min.Bandwidth :과충전된 Launch[Mhz-km] |
OM1≥200(850nm) ≥500(1300nm) OM2≥500(850nm) ≥500(1300nm) OM3≥1500(850nm) ≥500(1300nm)OM4≥3500(850nm) ≥500(1300nm) |
| Min.Bandwidth :레이저 효과적 형식적 대역폭 [마하즈 킬로미터] |
OM3 ≥2000(850nm) OM4 ≥4700(850nm) |
| 외경 | 12개 섬유 :3.0 또는 5.5 밀리미터 ; 24개 섬유 :3.0 또는 5.5 밀리미터 |
| 외부 자켓 컬러 | (자주빛이거나 연한 녹청색인) OS2 (노란 ),OM2 (오렌지 ),OM3 (물 ),OM4 |
| 외부 자켓 재료 | LSZH, OFNP, OFNR |
| 인장 강도 | >500N |
| 작동 온도 | -40 ~ +85' Ｃ |
