제품 상세 정보:
|
| 애플리케이션: | FTTH 네트워킹 | 유형: | 미니 타입 1x2 |
|---|---|---|---|
| 섬유 유형: | G657A1 | 커넥터 유형: | SC/APC |
| 파장: | 1260-1650nm, 1310nm/1550nm | 모델: | SM/MM |
| 삽입 손실: | ≤4.1dB | 스플리터 비율: | 1*2 |
| 반사 손실(dB): | ≥55 | 섬유 길이: | 1m, 1.5m 또는 주문을 받아서 만드는 |
| 하이 라이트: | 1x2 파이버 PLC 스플리터,FTTH 파이버 PLC 스플리터,SC/APC 커넥터 1x2 파이버 스플리터 |
||
소형 유형 강철 관 광섬유 Ftth 섬유 쪼개는 도구 PLC 1x2 SC/Apc 연결관
설명
UT-King의 Planar 도파관 광 분배기(PLC Splitter)는 일종의 평면 도파관 집적 광학 장치이며 1260nm ~ 1650nm와 같은 넓은 파장 범위의 광 전력 예약을 실현할 수 있으며 파장 범위의 분포는 EPON 기술을 포함합니다. 1310nm, 1490nm 및 1550nm의 세 가지 파장을 사용했습니다.EPON 이더넷 패시브 광 네트워크 액세스 기술 FTTP 파이버 네트워크 시스템, 광대역 패시브 광 분배기(POS) 사용에 특히 적합합니다.
PLC 스플리터는 광 신호를 분리하거나 결합하는 데 사용됩니다.PLC(평면 광파 회로)는 평면 광파 회로 기술을 기반으로 하는 미세 광학 부품으로 소형 폼 팩터와 높은 신뢰성을 갖춘 저비용 배광 솔루션을 제공합니다.PLC는 리본 섬유를 사용하는 v-홈 섬유 어레이 칩과 정렬된 석영 유리 도파관 회로를 사용하여 제조됩니다.모든 것이 정렬되고 접착되면 미니어처 하우징 안에 포장됩니다.
| 안건 | 1x2 | 1x3 | 1x4 | 1x6 | 1x8 | 1x12 | ||||||||||
| 작동 파장(nm) | 1260-1650 | |||||||||||||||
| 섬유 유형 | G657A1 또는 고객의 주문으로 | |||||||||||||||
| 커넥터 | SC/FC/LC | |||||||||||||||
| 페룰 섹션 | UPC/APC | |||||||||||||||
| 삽입 손실(dB) | ≤4.1 | ≤6.4 | ≤7.4 | ≤9.3 | ≤10.5 | ≤12.8 | ||||||||||
| 손실 균일성(dB) | ≤0.4 | ≤0.4 | ≤0.6 | ≤1.6 | ≤0.8 | ≤1.2 | ||||||||||
| 반사 손실(dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ||||||||||
| 편광 의존 손실(dB) | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.25 | ||||||||||
| 지향성(dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ||||||||||
|
온도 상관 손실 -40~85℃(dB) |
≤0.5 | ≤0.5 | ≤0.5 | ≤1.5 | ≤0.5 | ≤0.5 | ||||||||||
| 크기(mm)(가로x가로x높이) | 40×4×4 | 60×7×4 | ||||||||||||||
| 작동 온도(℃) | -40~85 | |||||||||||||||
| 보관온도(℃) | -40~85 | |||||||||||||||
| 안건 | 1x16 | 1x24 | 1x32 | 1x48 | 1x64 | 1x128 | ||||||||||
| 작동 파장(nm) | 1260-1650 | |||||||||||||||
| 커넥터 | SC/FC/LC | |||||||||||||||
| 페룰 섹션 | UPC/APC | |||||||||||||||
| 섬유 유형 | G657A1 또는 고객의 주문으로 | |||||||||||||||
| 삽입 손실(dB) | ≤13.8 | ≤15.8 | ≤16.8 | ≤18.7 | ≤20.5 | ≤24.1 | ||||||||||
| 손실 균일성(dB) | ≤1.2 | ≤1.5 | ≤1.5 | ≤2.0 | ≤2.0 | ≤2.5 | ||||||||||
| 반사 손실(dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ||||||||||
| 편광 의존 손실(dB) | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.4 | ≤0.4 | ||||||||||
| 지향성(dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ||||||||||
|
온도 상관 손실 -40~85℃(dB) |
≤0.5 | ≤0.5 | ≤0.5 | ≤1.5 | ≤0.5 | ≤0.5 | ||||||||||
| 크기(mm)(가로x가로x높이) | 60×7×4 | 60×12×6 | 해당 없음 | |||||||||||||
| 작동 온도(℃) | -40~85 | |||||||||||||||
| 보관온도(℃) | -40~85 | |||||||||||||||

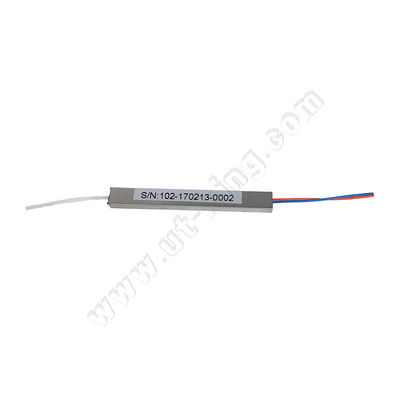

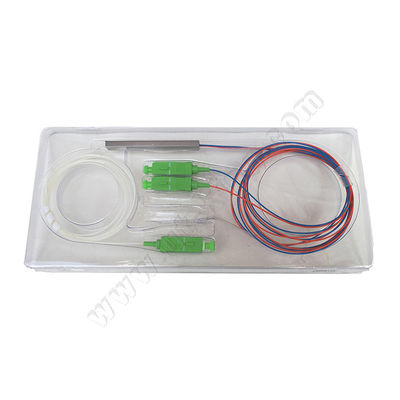

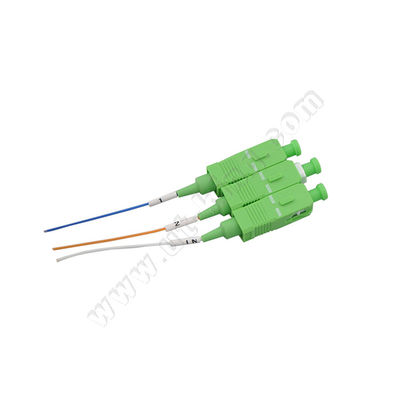

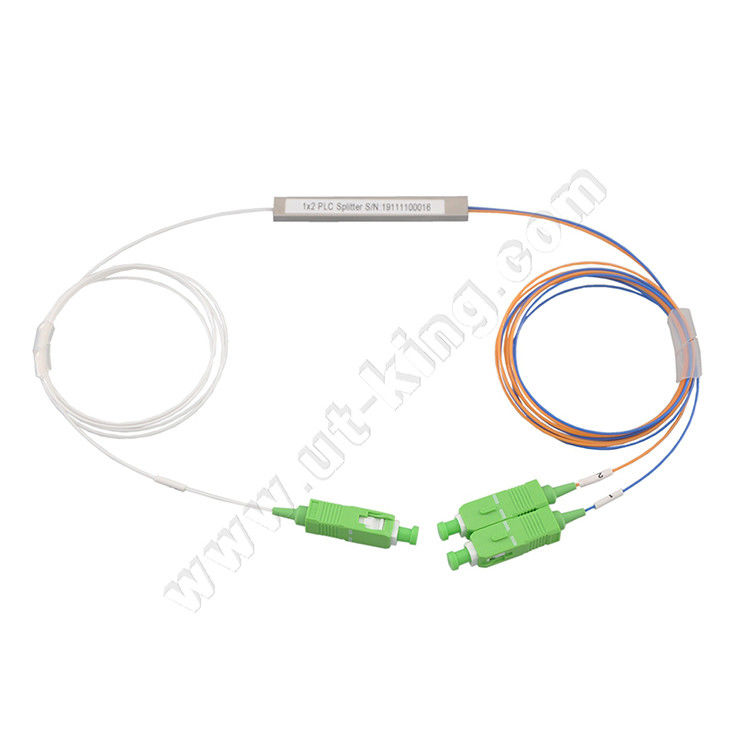

그림의 세부 사항
